1、双代号网络图中虚工作的特点有( )。
A. 虚工作要占用时间
B. 虚工作不消耗资源
C. 实际工作中不存在虚工作
D. 虚工作用虚箭线表示
E. 虚箭线和实箭线不可以交叉
答案：B,C,D
解析：选项A错误，选项B正确，虚工作既不消耗时间，也不消耗资源 选项C、D正确。在双代号网络图中，有时存在虚箭线，虚箭线不代表实际工作，称为虚工作。虚工作主要用来表示相邻两项工作之间的逻辑关系。 选项E错误，应尽量避免网络图中工作箭线的交叉。当交叉不可避免时，可以采用过桥法或指向法处理。（可以交叉）
2、在双代号网络图中，如果某节点既有指向它的箭线，又有背离它的箭线，那么该节点称为( )。
A. 起点节点
B. 中间节点
C. 终点节点
D. 所有节点
答案：B
解析：一般表示一项任务或一个项目的开始，起点节点即网络的第一个节点，只有外向箭线；终点节点即网络图的最后一个节点只有内向箭线。一般表示一项任务或一个项目的完成，中间节点即网络图中间的节点既有内向箭线，又有外向箭线。

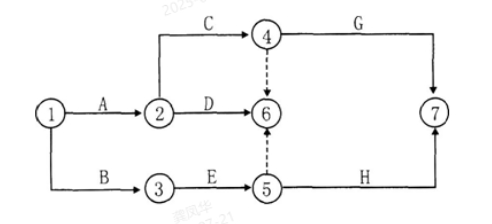

3、某分部工程双代号网络计划如下图所示，根据双代号网络计划的绘图规则，其作图错误问题是（ ）。
A. 节点编号不对
B. 逻辑关系不对
C. 有多个起点节点
D. 有多个终点节点
答案：D
解析：在该双代号网络图中，可以看出节点编号由小指向大，且只有一个起点，符合绘图规则要求，故选项A、C正确。由于没有说明，故不能笼统判断该双代号网络图中逻辑关系正确与否，选项B也正确。由于该双代号网络图节点6和节点7均为终点节点，故选D。
