【背景资料】
某光缆线路工程采用直埋敷设方式，途中需穿越生态环境脆弱的国家级生态保护区，部分路段沿电气化铁路敷设。

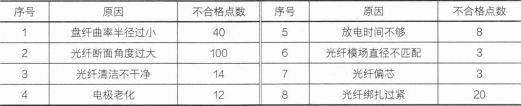

施工单位对施工方案进行了策划，编制了详细的施工组织设计，工程顺利开工。测试中发现部分光缆对地绝缘不合格，且光纤接续衰减过大，不合格接续点的统计数据如下：
技术负责人组织人员分析原因后，采取了相应的纠正措施，光纤接续衰减达到了指标要求。
施工单位按期完工并提交了竣工资料。竣工资料包括：工程说明、建筑安装工程量总表、开工报告、隐蔽工程/随工验收签证、交(完)工报告、停(复)工报告、交接书、洽商记录、竣工图、测试记录。监理工程师认为内容不全，将资料退回。
问题：
1.本工程的组织设计中除了保证工程质量、进度、成本的措施外还应包括哪些措施?
2.本工程应该采取哪些防强电措施以保证线路和人身安全?
3.如何预防光缆对地绝缘指标不合格和光缆打背扣现象?

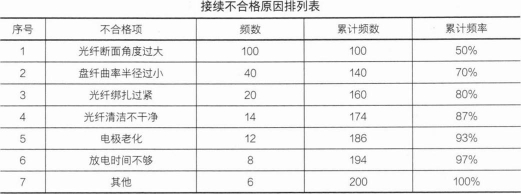

4.做出接续不合格原因的排列表和排列图。
5.指出接续不合格的主要原因并说明理由。
6.施工单位的竣工资料缺少哪些主要内容?哪些人应在竣工图章上签字?
解析：
1.(本小题4分)
还应包括：(1)安全控制措施;(2)环保措施。
2.(本小题4分)
防护措施有：(1)光缆的金属护套、金属加强芯在接头处不作电气连通;(2)接
近电气化铁路地段，光缆的金属护套与加强芯做临时接地。
3.(本小题5分)
预防绝缘不合格应做到：(1)光缆敷设和回填时避免光缆外皮损伤;(2)接头盒封装严密。
预防打背扣应做到：按规范操作，配备足够敷设人员，保证光缆在施工人员的视线范围内。
4.(本小题7分)
5.(本小题4分)
接续不合格的主要原因：光纤断面角度过大、盘纤曲率半径过小、光纤绑扎过紧，这3个不合格项累积频率占比在0～80%，为主要因素。
6.(本小题6分)
(1)缺少重大工程质量事故报告、验收证书、设计变更单、已安装设备明细表。
(2)编制人、审核人、技术负责人应在竣工图章上签字。
